UML(Unified Modeling Language) - ♪♩♫

UML의 정의

: 시스템 개발 과정에서 시스템 개발자와 고객 또는 개발자 상호 간의 의사소통이 원활하게 이루어지도록 표준화한 객체지향 모델링 언어

---



UML의 구성 요소

: 사물(Things), 관계(Relationship), 다이어그램(Diagram) [사관다]



1. 사물
   • 구조 사물 : 시스템의 개념적, 물리적 요소를 표현 / 클래스, 유스케이스, 컴포넌트, 노드 등
   • 행동 사물 : 시간과 공간에 따른 요소들의 행위 표현 / 상호작용, 상태머신 등
   • 그룹 사물 : 요소들의 그룹으로 묶어서 표현 / 패키지(그룹화)
   • 주해 사물 : 부가적인 설명이나 제약조건 등 표현 / 부가설명

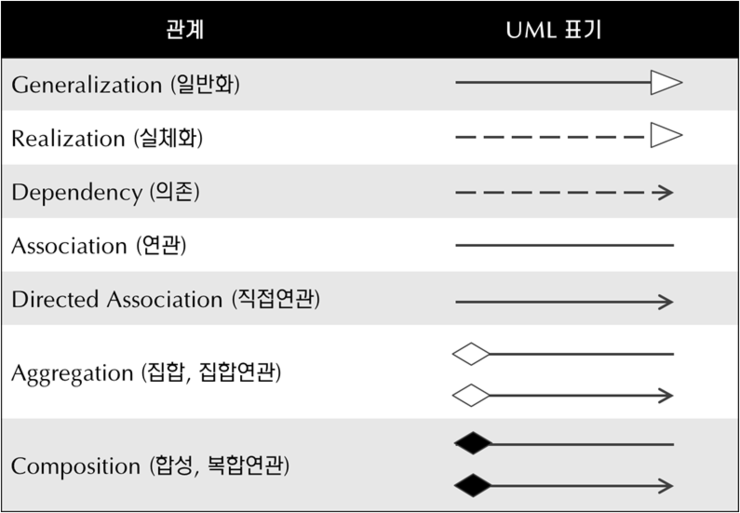

2. 관계

   •

     http://www.nextree.co.kr/p6753/

3. 구조적, 정적 다이어그램(Diagram)
   • 클래스 다이어그램(Class Diagram)
   • 객체 다이어그램(Object Diagram)
   • 컴포넌트 다이어그램(Component Diagram)
   • 배치 다이어그램(Deployment Diagram)
   • 복합체 구조 다이어그램(COmposite Structure Diagram)
   • 패키지 다이어그램(Package Diagram)
     • 컴포넌트, 배치 다이어그램은 구현 단계에서 사용됨
4. 행위, 동적 다이어그램(Diagram)
   • 유스케이스 다이어그램(Use Case Diagram)
     • 유스케이스(Use Case) : 사용자 측면에서의 요구사항으로 사용자가 원하는 목표를 달성하기 위해 수행할 내용 기술
   • 시퀀스 다이어그램(Sequence Diagram)
   • 커뮤니케이션 다이어그램(Communication Diagram)
   • 상태 다이어그램(State Diagram)
   • 활동(Activity Diagram)
   • 상호작용 개요 다이어그램(Interaction Overview Diagram)
   • 타이밍 다이어그램(Timing Diagram)

---



스테레오 타입(Stereotype)

: UML에서 표현하는 기본 기능 외에 추가적인 기능을 표현하기 위해 사용



• ≪≫  : 겹화살표 사이에 표현할 형태를 기술

기호	의미
<<include>>	연결된 다른 UML 요소에 대해 포함 관계
<<extend>>	연결된 다른 UML 요소에 대해 확장 관계
<<interface>>	인터페이스 정의
<<exception>>	예외 정의
<<constructor>>	생성자 역할을 수행하는 경우

---



주요 UML 다이어그램



유스케이스 다이어그램

• 다른 외부 시스템들이, 개발될 시스템을 이용하여 수행할 수 있는 기능을 사용자의 관점에서 다이어그램으로 작성
• 시스템 범위, 액터, 유스케이스, 관계로 구성
  1. 시스템 범위 : 시스템 내부에서 수행되는 기능들을 외부 시스템과 구분하기 위해 시스템 내부의 유스케이스들을 사각형으로 묶어 시스템 범위를 표현
  2. 액터(Actor) : 시스템과 상호작용을 하는 모든 외부 요소로, 사람이나 외부 시스템을 의미
  3. 유스케이스(Use Case) : 사용자가 보는 관점에서 시스템이 액터에게 제공하는 서비스 또는 기능을 표현한 것
  4. 관계(Relationship) : 유스케이스 다이어그램에서 관계는 액터와 유스케이스, 유스케이스와 유스케이스간 나타날 수 있으며 포함관계, 확장관계, 일반화 관계 등이 있음

클래스 다이어그램(Class Diagram)

: 시스템을 구성하는 클래스, 클래스의 특성인 속성과 오퍼레이션, 클래스 사이의 관계를 다이어그램으로 만든 것

• 클래스, 제약조건, 관계 등으로 구성
• 의존관계를 명확히 보게 해주며, 순환 의존이 발생하는 지점을 찾아내서 어떻게 이 순환 지점을 깨는 것이 좋을지 결정하게 해줌



시퀀스 다이어그램(Sequence Diagram)

: 시스템이나 객체들이 메세지를 주고받으며 시간의 흐름에 따라 상호 작용하는 과정을 액터, 객체, 메세지 등의 요소를 사용하여 다이어그램으로 작성

액터	시스템으로부터 서비스를 요청하는 외부 요소로 사람이나 외부 시스템을 의미
객체	메세지를 주고받는 객체를 의미
생명선	객체가 메모리에 존재하는 기간을 의미하며, 객체 아래쪽에 점선을 그어 표시
실행 상자	객체가 메세지를 주고받으며 구동되고 있음을 표현
메세지	객체가 상호 작용을 위해 주고받는 메시지를 표현
희귀 메시지	객체가 처리한 반환값이 담긴 메시지
제어 블록	반복처리되는 영역을 표시
